一、產品概述:

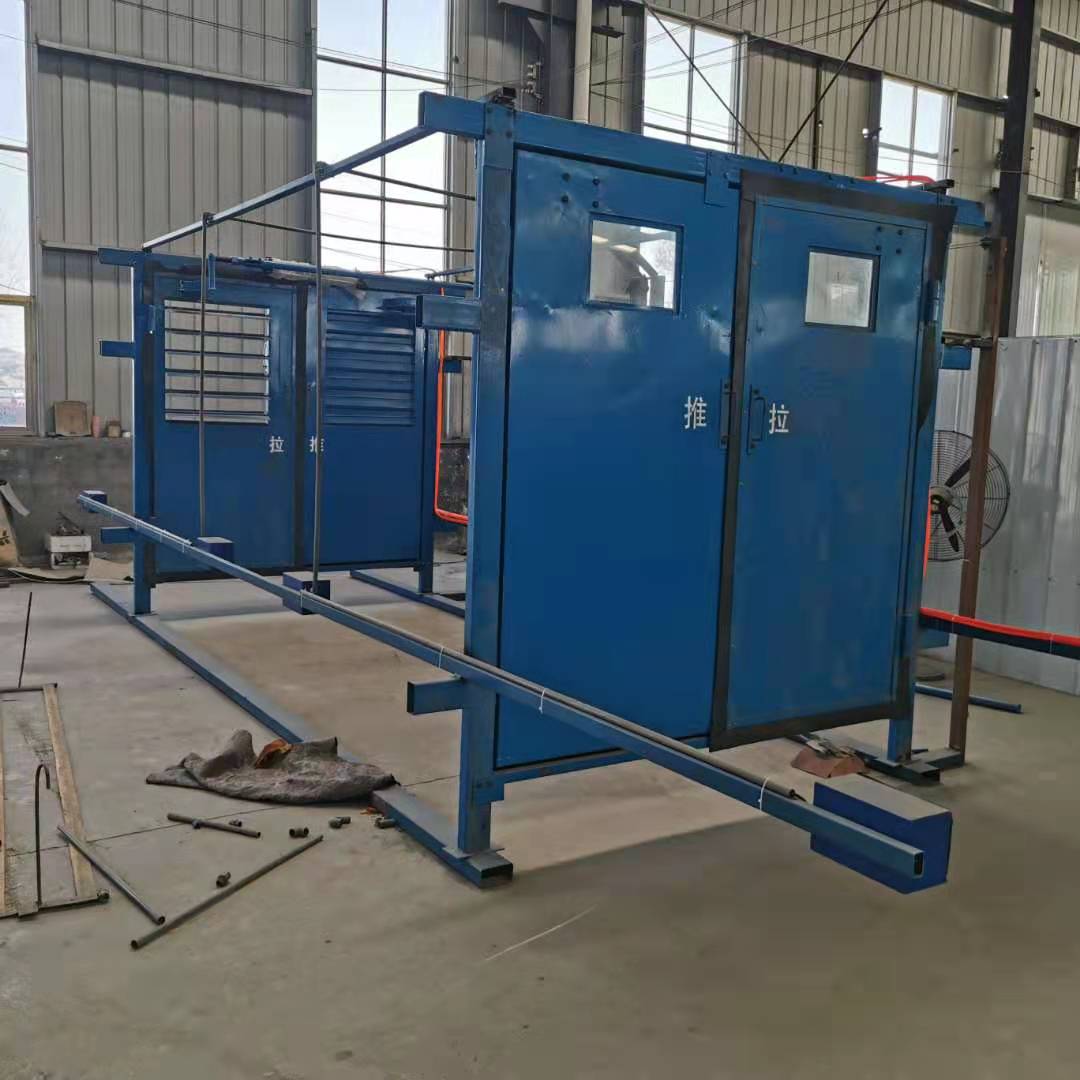

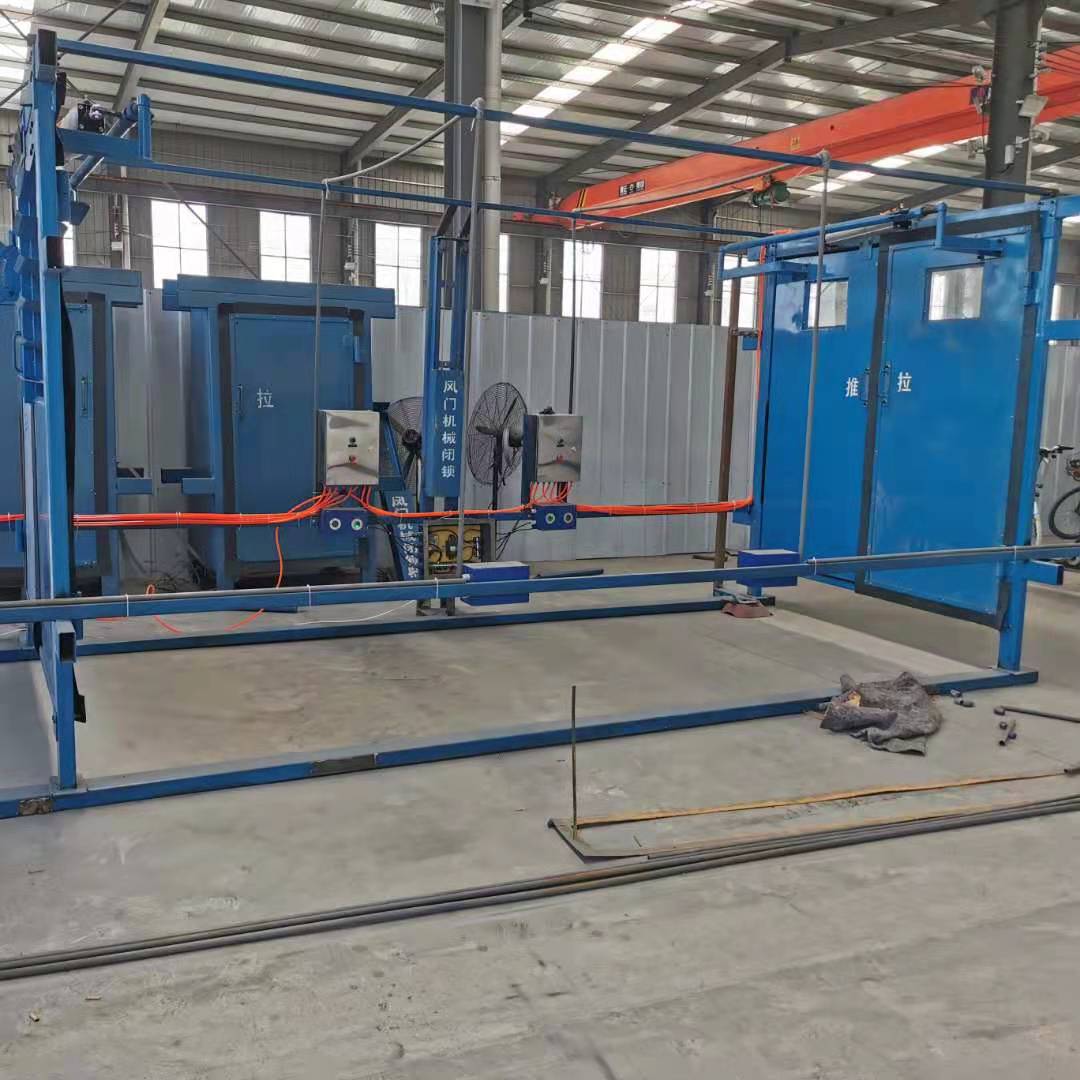

礦用全自動平衡透視風門(以下簡稱全自動無壓風門)是普通手動風門的升級換代產品，實現了風門的自動控制、電液開啟(或氣動開啟)、電氣閉鎖、到位檢測、聲光報警、遠程可控制風門開啟與關閉，顯示兩道門開啟與關閉狀態等多項重要功能。與手動風門相比，在產品安全性、使用方便性等方面，實現了較大的提高。

二、功能介紹:

1.全自動控制狀態下，車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方使實用。

2.兩道風門之間實現了電氣閉鎖，完全避免了兩道門都打開的情況，安全可靠。

3.當全自動系統出現故障時可切換成半自動，通過按動礦用本安按鈕箱開和關控制風門開啟和關閉，無電時可通過氣動按鈕控制風門開啟和關閉，無氣時可手動開門關門。

4.具備燈光和語音兩種報警方式，車輛或人員經過時，可發出多種語音提示信號地面監控中心可設置一臺上位機系統，負責所有風門的監測、遠程控制及視頻監控故障記錄功能，當發生故障時，記錄故障，方便查詢。

5.操作記錄查詢功能，對風門控制的操作記錄進行查詢。

三、工作原理:

當有行人車輛通過A風門時,A門礦用本安型紅外接收器動作，向礦用隔爆兼本安型可編程控制箱發送高電平信號。控制箱控制電磁閥1#動作(打開A門),同時，A門礦用隔爆兼本安型語音報警器發出語音信號“風門已打 開請注意”并亮綠燈，B門礦用隔爆兼本安型語音報警器發出語音信號“對面風門已開，請稍后”并亮紅燈。當人員車輛通過A門后，紅外接收器恢復低電平信號，延時15秒后控制箱控制電磁閥2#動作(關閉A風門)。

當有行人車輛通過B風門.裝置功能與上述相同，分別通過控制電磁鐵3#、4#動作(打開、關閉B 風門)。裝置具有風門閉鎖控制功能。當其中一扇風門滿足打開條件并處于打開狀態時，另一扇風門處于閉鎖狀態《報警器發出“對面風門已開，請稍后”并亮紅燈);當打開的風門關閉后，閉鎖風門獲得解鎖。
