一、概述

抗地壓高分子無壓風門為煤炭部九一年度研究課程,九三年五月通過技術簽定,被列為煤炭部九五年煤礦安全重點推廣項目之一.

該風門是目前我國煤礦井下較為理想的一種風門,它打破了長期以來老式傳統風門的結構型式,巧妙地把作用在風門上的風壓通過平衡結構將其轉化為一種內力,并且平衡掉.充分顯示出該風門結構獨特,簡單使用,安全可靠等突出優點,受到專家及用戶的高度評價,該風門內部采用聚氨酯高分子材料為其內部組成部分，其運輸方便，安裝簡單深受廣大用戶的歡迎。

二、用途

抗地壓高分子無壓風門主要用于礦山井下僅回風巷和主要進回風巷之間每個聯絡巷中.

三、主要特點

1、開啟力小,開啟力與巷道的風壓大小和風向無關

2、雙向隔風,不需在設反向風門.

3、人車過后,風門可自動關閉.

4、雙向密封,漏風量小

5、關閉平穩,安全可靠.

6、防腐,防潮,防燃,強度大,不變形

7、兩道門之間可實現閉鎖

8、系統簡單,易維護

四、使用條件

1、無嚴重滴水的環境.

2、有爆炸性氣體和煤塵礦井

五、主要技術參數

1、風門開啟形式:異向同步開閉.

2、手動開啟力:200N左右

3、門扇開啟角度:>90度

六、工作原理

抗地壓高分子無壓風門采用壓力平衡原理,每道風門為雙扇鋼制門框.異向同步開閉,運用連桿平衡機構,把作用在風門上的壓力通過連桿平衡結構轉化為一種內力,并得到了平衡,保證了風門打開時省力,方便靈活.另外,在風門開啟方向門梁的異側固定擋板.同時,通過配重塊產生的牽引力實現風門自動關閉.

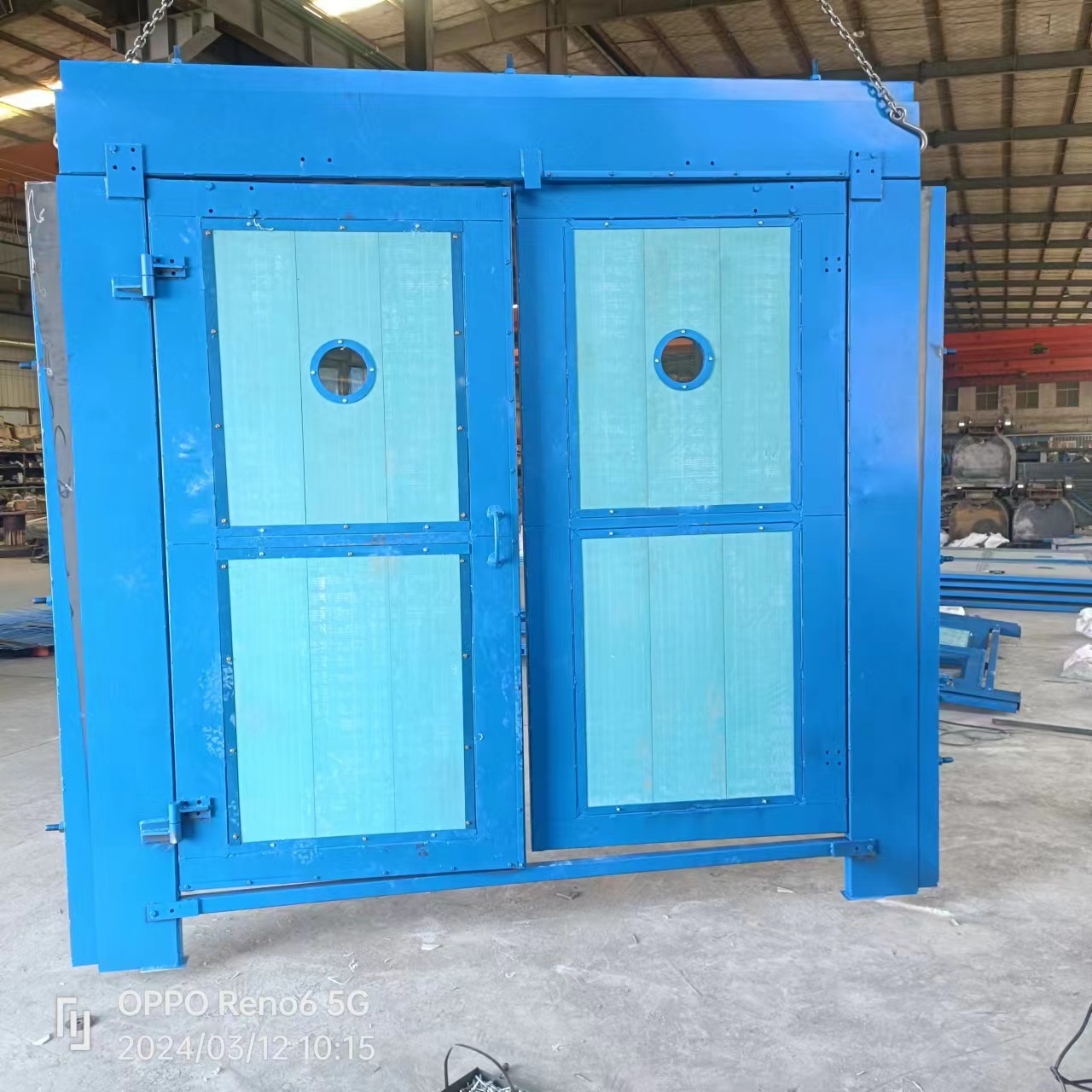

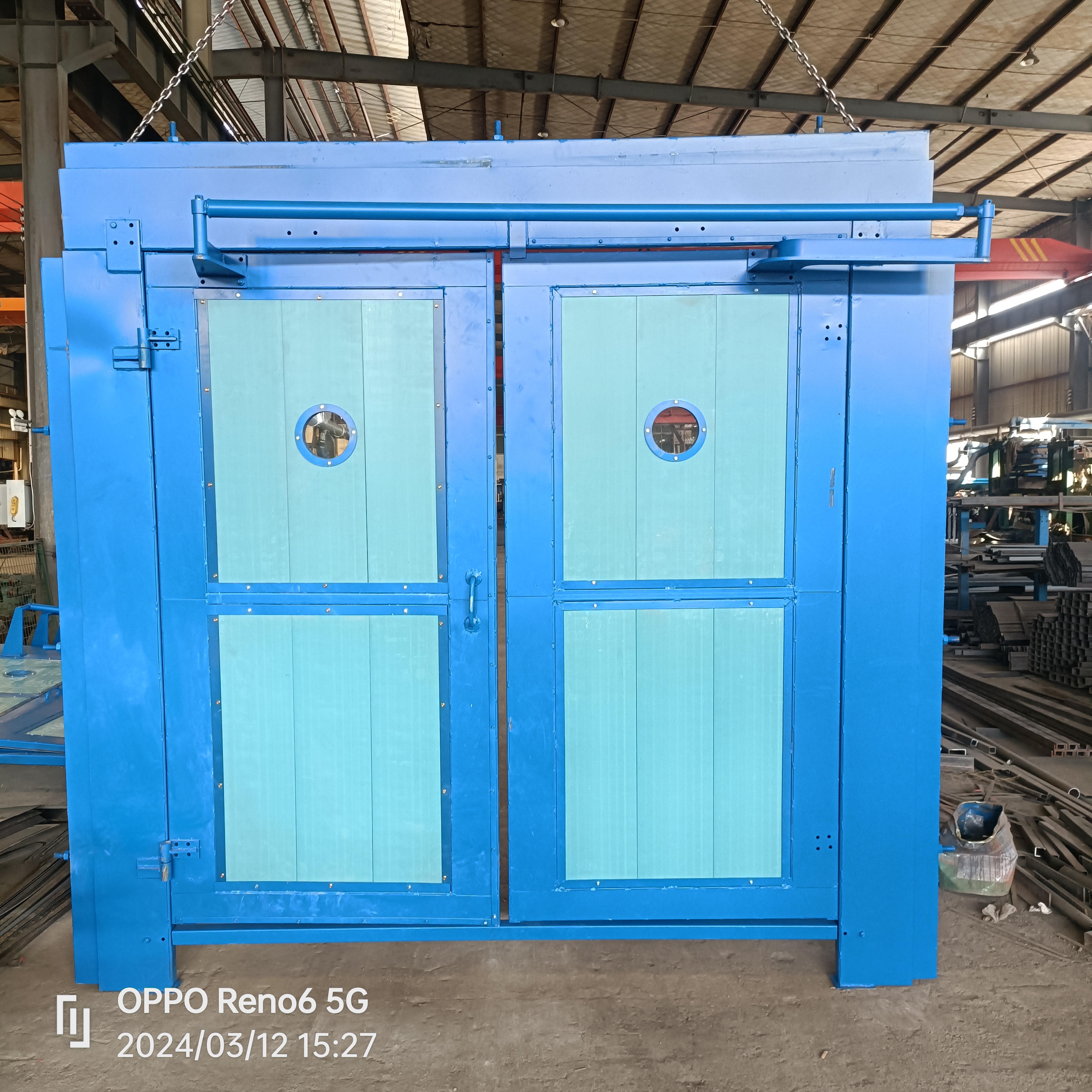

七、門體結構

門體主要由門框,門扇,平衡結構及配重等部分構成.門框門扇采用鋼制焊接結構.其構成材料有2個的鋼板，100*50方鋼管，門框由100×60×6填充材料等構成。

調節配重,風門能自動關閉,門扇與外動力連接后可實現風門自動

八、安裝調試

1、抗地壓高分子無壓風門的安裝要求

(1) 安裝之前礦方所備物品有:扳手,水平儀,吊線,過木和墊片.

(2) 要求風門鉛直平整,不扭曲,關閉平整

2、安裝步驟

(1)先在軌道兩側適當位置鑿坑,在距軌道面150mm處墊鐵板(不小于150*150mm),找平.

(2)在巷道內放置兩個橫木將門框放上,用螺栓將門框固定在一起.

(3)立起門框,調整左右距離,并用水平尺調平.門梁必須水平,兩個門框必須在同一個垂直面內.用米尺測量其對角線應一致.

(4)開始砌墻,在合適位置將導向輪固定在墻內.用兩根過木將門梁夾住,切不可將過木直接壓倒門梁上.過木的合適位置:過木的下緣應比門梁的上緣低5mm左右.

(5)門墻凝固后,將門扇,平衡結構,導向輪,拉手,吊桶等配件裝上,然后關上門,調節連桿結構上的連桿,直到門扇關嚴為止.隨后用扳手將連桿的鎖緊螺母擰緊9連桿放在門的迎風側

(6)在兩道風門中部開一個1米*1.5米*1.5米硐室，將照明綜保、主機、30開關、泵站依次擺放

(7)將油缸安裝門上，用膠管連接油缸與泵站

(8)按照接線圖將線接好，送電前，泵站逆時針將溢流閥壓力調整最低，送電后，順時針調整溢流閥將壓力調整為3MPa,

(9)照射光敏傳感器，風門依次開啟。

3、維護

對門上的緊固物要涂油

九、注意事項

1、安裝前應全面檢查各部件在運輸中是否有缺塤

2、機車行人應遵守有關規定,不要撞擊風門,無事不要在風門附近逗留

3、定期對門體進行防銹密封處理,對閉鎖器的轉動部件注潤滑油
